Acerca de los Potenciómetros

Es muy probable que nunca te hayas parado a pensar en los potenciómetros de tu guitarra. Están ocultos bajo el golpeador o metidos dentro de la cavidad de los controles y, a menos que empiecen a chirriar o dejen de funcionar por completo, simplemente... funcionan. Giras el botón, el volumen cambia, el tono se atenúa. Así de sencillo.

Excepto que no es tan sencillo. Esos componentes pequeños y de aspecto barato están afectando de forma sorprendentemente significativa a tu señal cada segundo que estás conectado, incluso cuando no los tocas. El valor impreso en la parte trasera del potenciómetro, el tipo de curva de respuesta que tiene en su interior y la calidad de su fabricación tienen un impacto directo y cuantificable en tu sonido. No de una forma sutil, como si fuera un placebo para audiófilos. Sino de una forma del tipo «por eso tu Stratocaster suena más grave que la Stratocaster idéntica de tu amigo».

Analicémoslo con detenimiento.

Qué hace realmente un potenciómetro

Un potenciómetro es una resistencia variable. Tiene tres terminales y un contacto giratorio —el cursor— que se desplaza a lo largo de una pista resistiva al girar el mando. Al cambiar la posición del cursor, se modifica la resistencia entre dos puntos del circuito.

En una guitarra, los potenciómetros cumplen dos funciones principales:

Control de volumen. El potenciómetro actúa como un divisor de tensión entre la señal de la pastilla y la masa. Si lo bajas, una mayor parte de la señal se desvía hacia la masa antes de llegar a la toma de salida. Si lo subes, la señal pasa con una pérdida mínima. Es bastante sencillo, pero la expresión «pérdida mínima» tiene un gran peso en esa frase, y volveremos sobre ello más adelante.

Control de tono. Aquí, el potenciómetro funciona en combinación con un condensador. Juntos forman un filtro de paso bajo. El potenciómetro controla la intensidad con la que se aplica el efecto de filtrado del condensador. Al bajar el mando de tono, el condensador deriva más frecuencias altas a masa. Al subirlo, el condensador queda prácticamente desactivado. El valor del potenciómetro determina el rango y el carácter de ese filtrado.

Hay otros usos —potenciómetros de mezcla en bajos activos, selectores de frecuencias medias en preamplificadores integrados—, pero el volumen y el tono son donde se encuentra el 95 % de los potenciómetros de guitarra, así que ahí es donde nos centraremos.

Por qué el valor de resistencia es más importante de lo que crees

Esta es la sección que cambia la forma en que la gente ve sus instrumentos. Si te quedas con una sola cosa de este artículo, que sea esta: el valor de resistencia de tu potenciómetro está determinando tu sonido en este mismo momento, incluso cuando todos los controles están en el 10.

He aquí el motivo. Un potenciómetro, incluso cuando está girado al máximo, sigue presentando una ruta de resistencia a tierra. La señal de la pastilla «percibe» la resistencia total del potenciómetro como una carga. Cuanto menor sea esa resistencia, más contenido de alta frecuencia se pierde a través de ella. Cuanto mayor sea la resistencia, más contenido de agudos se conserva.

No se trata de un defecto de diseño, sino de cómo funciona el circuito. Y es por eso que se combinan diferentes valores de potenciómetros con distintos tipos de pastillas.

Los valores comunes y cómo se manifiestan

250 kΩ: el estándar para las pastillas de bobina simple. Las Stratocaster, Telecaster y Jazzmaster, en sus configuraciones clásicas, utilizan todas potenciómetros de 250 kΩ. Las pastillas de bobina simple son intrínsecamente brillantes —a veces de forma agresiva— y la carga de 250 kΩ actúa como un suave moderador de agudos, redondeando los extremos superiores lo justo para mantener la musicalidad. Sin esa carga, muchas pastillas de bobina simple sonarían débiles y chirriantes, especialmente en la posición del puente.

500 kΩ: el estándar para las pastillas humbucker. Dado que las humbucker son, por naturaleza, más cálidas y con más cuerpo que las pastillas de bobina simple (eso es, literalmente, lo que hace su diseño: elimina el zumbido al suprimir también parte del contenido de altas frecuencias), necesitan menos «treble bleed». Un potenciómetro de 500 k presenta menos carga, conservando más los armónicos superiores. Si pones potenciómetros de 250 k en una Les Paul, sonará notablemente más oscura y turbia. Si pones potenciómetros de 500 k en una Stratocaster, sonará más brillante y agresiva —a veces de forma agradable, otras no tanto—.

1 MΩ: el bicho raro. Los encontrarás en algunas guitarras Fender de tipo offset (Jazzmasters, Jaguars) y, ocasionalmente, en modelos en los que el objetivo es conservar al máximo los agudos. Un potenciómetro de 1 M apenas carga la pastilla, lo que significa que se oye casi todo lo que produce la pastilla, para bien o para mal. El resultado puede ser detallado y cristalino, o puede resultar áspero y frágil, dependiendo de la pastilla y del resto del circuito.

25 kΩ y 50 kΩ: territorio activo. Cuando tu guitarra cuenta con un preamplificador alimentado por batería (pastillas EMG, circuitos de bajo activos, sistemas de boost integrados), la baja impedancia de salida del preamplificador hace que el valor del potenciómetro apenas afecte al tono. Estos valores bajos se utilizan porque funcionan bien con la señal amortiguada del preamplificador. Si por accidente colocas un potenciómetro de 25 kΩ en una guitarra pasiva, te preguntarás quién ha echado una manta sobre tu amplificador: casi todos los agudos habrán desaparecido.

Los valores que no se ven tan a menudo

300 kΩ — presente en algunos instrumentos Gibson clásicos. Se trata de un valor intermedio que, en cuanto al sonido, se sitúa entre los 250 kΩ y los 500 kΩ. Algunos guitarristas los buscan específicamente para guitarras equipadas con P-90, en las que la pastilla suena más brillante que una humbucker, pero no tan aguda como una pastilla de bobina simple de Stratocaster.

550 kΩ: una mejora moderna. Empresas como CTS fabrican estos potenciómetros como alternativas de alta calidad y tolerancia ajustada a los potenciómetros estándar de 500 kΩ. Su valor ligeramente superior conserva un poco más de agudos, y la tolerancia ajustada (±5-10 % en lugar del ±20 % que a veces se encuentra en los potenciómetros más baratos) garantiza que realmente obtienes lo que pagas.

El escenario real

Esta es una situación que vemos a menudo en el taller de reparaciones: alguien nos trae una guitarra que suena «apagada» o «confusa», y está convencido de que el problema son las pastillas. Quiere cambiarlas. Medimos los potenciómetros y vemos que marcan 220 kΩ, dentro de la tolerancia de un potenciómetro barato de 250 kΩ, pero significativamente por debajo del valor nominal. O nos encontramos con que alguien ha instalado potenciómetros de 250 kΩ con humbuckers porque eso es lo que venía con el juego de cables de recambio que compró por Internet.

La solución suele consistir en cambiar la pastilla por una de 15 dólares, no en cambiar la pastilla por una de 200 dólares. Esta es una de las causas más comunes y más ignoradas de los problemas de sonido en las guitarras eléctricas.

Taper: Por qué el control de volumen te parece que no funciona bien (o que funciona bien)

Si el valor de la resistencia determina cómo actúa el potenciómetro sobre la señal, la curva de respuesta determina cómo lo hace a medida que se gira el mando. Ahí es donde reside la experiencia de tocar: la sensación que transmiten los controles.

Curva de atenuación (logarítmica)

El oído humano percibe el volumen de forma logarítmica. Duplicar la potencia no hace que el sonido sea el doble de fuerte, sino que solo suena ligeramente más alto. Un potenciómetro de audio está diseñado para tener esto en cuenta, concentrando la mayor parte del cambio de resistencia en la primera parte del recorrido.

En la práctica, esto significa lo siguiente: si bajas el botón de 10 a unos 7, el volumen disminuye suavemente —quizás entre un 10 % y un 15 % de la intensidad sonora percibida—. Luego, al bajar de 7 a 3, la disminución es más notable. Y de 3 a 0, el volumen desciende rápidamente.

Esto resulta natural en los controles de volumen, ya que se ajusta a nuestra percepción. Los pequeños ajustes en la parte superior del rango producen cambios sutiles. El mando responde bien y se controla con facilidad en todo su rango.

La curva de audio es el estándar para los potenciómetros de volumen en casi todas las guitarras y bajos. Cuando los guitarristas dicen que un potenciómetro de volumen «funciona bien» —de forma suave y predecible—, normalmente se refieren a un potenciómetro con curva de audio bien fabricado.

Conicidad lineal

Un potenciómetro lineal varía la resistencia a un ritmo constante. Si lo giras hasta el 50 %, obtienes el 50 % de la resistencia total. Matemáticamente, es perfecto. Pero, en la práctica, resulta incómodo.

En cuanto al control de volumen, la curva lineal resulta incómoda para la mayoría de los usuarios. Parece que no pasa nada durante el primer tercio del giro, luego el volumen baja de repente en la parte central y, al final, hay que esforzarse para conseguir un control preciso. No es que esté estropeado, sino que el cambio de resistencia no se corresponde con el cambio de volumen que se percibe.

Sin embargo, la curva lineal suele ser la preferida para los controles de tono, y el razonamiento tiene sentido. Al girar el mando de tono, lo que se ajusta es un filtro, no el nivel de volumen. Un cambio lineal en la intensidad del filtro suele resultar más intuitivo: se obtiene un oscurecimiento constante y progresivo a medida que se baja el volumen, en lugar del corte repentino de agudos que puede producir un potenciómetro de tono con curva de audio.

Dicho esto, no hay una regla universal. Algunos usuarios prefieren la atenuación de audio en todos los casos. Otros prefieren la respuesta lineal en todos los casos. Y algunos juegos de cables de alta gama utilizan atenuaciones personalizadas que se sitúan a medio camino entre ambas opciones.

El problema del «botón de volumen roto»

Esta es otra de las cosas que vemos constantemente. Un músico trae una guitarra y dice: «El botón del volumen no hace nada hasta el último milímetro de recorrido, y entonces pasa de volumen máximo a cero».

Nueve de cada diez veces, alguien ha instalado un potenciómetro de respuesta lineal en el control de volumen. Todo lo demás en la guitarra está bien —la electrónica, las pastillas, el cableado—, pero la respuesta del potenciómetro no es la adecuada para esta aplicación. Si lo cambias por un potenciómetro de respuesta de audio, el problema desaparece.

También ocurre lo contrario, aunque con menos frecuencia: un potenciómetro de curva inversa en la posición de tono puede hacer que el control de tono parezca un interruptor de encendido/apagado —totalmente brillante o repentinamente apagado, con muy poco rango útil entre ambos extremos—. Un potenciómetro de curva lineal suaviza ese efecto.

Tipos de ollas: más allá de la olla giratoria estándar

La gran mayoría de los potenciómetros para guitarra son potenciómetros giratorios estándar: un solo eje, una sola pista resistiva y 270 grados de giro. Sin embargo, existe toda una gama de potenciómetros especializados que permiten funciones más complejas sin necesidad de taladrar nuevos agujeros en la guitarra.

Potenciómetros push-pull

Estos son los elementos básicos de la personalización de guitarras. Un potenciómetro push-pull combina un potenciómetro giratorio estándar con un interruptor DPDT (dos polos, dos posiciones) que se activa tirando del mando hacia arriba o empujándolo hacia abajo. La función giratoria funciona con normalidad —volumen o tono—, mientras que el interruptor añade una función secundaria.

Entre sus usos más habituales se incluyen la división de bobinas (convertir una pastilla humbucker en una de bobina simple), la inversión de fase (cambiar la polaridad de una pastilla para obtener tonos desfasados), la conmutación en serie o en paralelo y la activación de circuitos de refuerzo. Lo mejor de los interruptores push-pull es que se pueden instalar directamente en el hueco de un potenciómetro ya existente, sin necesidad de realizar nuevos fresados ni de añadir herrajes visibles desde el exterior.

La contrapartida es la sensación al manejarlos. Los potenciómetros push-pull son ligeramente más altos que los estándar, lo que puede provocar problemas de espacio en algunos compartimentos de controles. Además, el movimiento de tracción añade un poco de resistencia mecánica, y los potenciómetros push-pull más económicos pueden dar una sensación áspera o imprecisa al girarlos. En este caso, la calidad es más importante que en los potenciómetros estándar.

Macetas Push-Push

Es el mismo concepto que el «push-pull», pero el interruptor cambia de posición con pulsaciones sucesivas en lugar de con un movimiento de tirar hacia arriba o empujar hacia abajo. Algunos músicos lo prefieren porque es un movimiento más sutil que se puede realizar con una sola mano: puedes tocar el botón con la palma de la mano en mitad de una canción para activar la división de bobina sin necesidad de realizar el movimiento de tirar, que resulta más deliberado.

Macetas apiladas (concéntricas)

Se trata de dos potenciómetros independientes montados en un mismo eje, controlados por dos mandos distintos: uno más grande en la parte inferior y otro más pequeño en la superior. Son un elemento habitual en muchos bajos activos, en los que puede ser necesario disponer de controles de ecualización de graves y agudos en una sola posición de potenciómetro.

Los potenciómetros concéntricos son ideales para instrumentos con poco espacio, pero pueden resultar un poco incómodos de manejar. El mando interior es pequeño y hay que sujetar el exterior con cuidado para evitar mover ambos a la vez. Es un compromiso entre funcionalidad y ergonomía.

Potenciómetros de tono sin carga

Se trata de una ingeniosa modificación que popularizó Fender. A un potenciómetro sin carga se le ha eliminado una pequeña sección de su pista resistiva en la posición máxima en sentido horario. Cuando se gira el mando de tono al máximo, en lugar de ofrecer toda su resistencia al circuito, el potenciómetro se desconecta por completo, como si el control de tono no existiera.

El resultado es un sonido ligeramente más brillante y abierto con el potenciómetro de tono al máximo, en comparación con uno estándar, ya que se ha eliminado esa ligera atenuación de agudos que introduce incluso un potenciómetro de tono totalmente abierto. La diferencia es sutil, pero real, y para los músicos que suelen dejar el potenciómetro de tono en el 10, supone básicamente un brillo adicional sin esfuerzo.

Fabricación: ¿Qué diferencia a una buena olla de una mala?

No todas las ollas son iguales, y las diferencias son más importantes de lo que podrías imaginar.

Material de la pista

La composición de carbono es la norma. Es barata, funciona y es la que encontrarás en la gran mayoría de las guitarras. La desventaja es que las pistas de carbono se desgastan con el tiempo, lo que provoca puntos muertos y un sonido chirriante. Si el botón de volumen cruje al girarlo, es probable que la pista de carbono se haya deteriorado.

Las guías de cermet (cerámica y metal) son más duraderas y resistentes al desgaste. Se encuentran en las ollas de gama alta y duran mucho más, pero son más caras.

Las pistas de plástico conductor ofrecen el tacto más suave y la mayor durabilidad. Son poco habituales en las guitarras, pero muy comunes en los equipos de audio de alta gama. Si alguna vez has girado un botón que parecía de seda —perfectamente suave, sin ninguna aspereza—, probablemente se trataba de plástico conductor.

Tipo y tamaño del eje

Esta es una cuestión práctica que suele sorprender a la gente durante las actualizaciones. Los ejes divididos (moleteados, con una ranura en el centro) admiten pomos a presión, es decir, aquellos que simplemente se encajan a presión en el eje. Los ejes macizos requieren pomos con tornillo de fijación. Ambos tipos no son intercambiables sin cambiar los pomos.

Luego está el diámetro: los ejes de 6 mm son los habituales en la mayoría de las guitarras de importación (Squier, Epiphone y la mayoría de los modelos coreanos e indonesios), mientras que los ejes de 1/4" (6,35 mm) son los habituales en los instrumentos fabricados en Estados Unidos. La diferencia es pequeña —0,35 mm—, pero es suficiente para que los botones incorrectos queden sueltos o no encajen en absoluto. En Belforti tenemos ambos tamaños en stock precisamente porque esto suele ser un problema muy habitual a la hora de realizar mejoras por cuenta propia.

Tolerancia

Esta es la especificación poco llamativa que realmente importa. Un potenciómetro con un valor nominal de 500 kΩ y una tolerancia de ±20 % puede dar lecturas que oscilen entre 400 kΩ y 600 kΩ. Se trata de un rango enorme: 400 kΩ sonará notablemente diferente a 600 kΩ. Los potenciómetros baratos suelen situarse en los extremos de su margen de tolerancia.

Los potenciómetros de alta calidad, con una tolerancia de ±5 % o ±10 %, son más caros, pero ofrecen resultados consistentes y predecibles. Cuando realizamos una revisión completa del sistema electrónico en el taller, medimos cada potenciómetro antes de su instalación y ajustamos los valores en todo el circuito. Es un pequeño paso que marca una gran diferencia en el tacto y la respuesta de los controles.

Pasivo frente a activo: mundos diferentes, reglas diferentes

Todo lo que hemos comentado sobre la importancia de los valores y el cono para el sonido se aplica específicamente a los circuitos pasivos, es decir, a los instrumentos en los que la señal va directamente de la pastilla al potenciómetro y de ahí a la toma de salida, sin componentes electrónicos activos entre medias.

En los circuitos activos —instrumentos con preamplificadores integrados, pastillas activas (EMG, Fishman Fluence) o electrónica con búfer— las reglas cambian radicalmente. La baja impedancia de salida del preamplificador hace que el valor de resistencia del potenciómetro apenas tenga efecto sobre el tono. Un potenciómetro de 25 k suena prácticamente igual que uno de 500 k en un circuito activo, ya que el preamplificador impulsa la señal con suficiente corriente como para que la carga del potenciómetro resulte irrelevante.

Por eso los instrumentos activos utilizan potenciómetros de bajo valor (25k-50k): no porque suenen mejor, sino porque se adaptan bien a las características de salida del preamplificador y no hay ninguna razón sonora para utilizar valores más altos.

En resumen: si estás modificando un instrumento activo, no te preocupes por los valores de los potenciómetros. Si estás modificando un instrumento pasivo, los valores de los potenciómetros son uno de los cambios más significativos que puedes hacer.

Las marcas con las que te encontrarás realmente

CTS: el referente del sector en guitarras de fabricación estadounidense y de gama alta. Suaves, fiables y con una buena tolerancia en sus modelos de gama alta. Si vas a comprar potenciómetros de recambio y buscas una opción segura, CTS es la mejor elección.

Bourns: conocidos por su giro excepcionalmente suave y su bajo nivel de ruido. Son los preferidos de los músicos que utilizan mucho los cambios de volumen o que son sensibles al tacto mecánico de sus controles. Son ligeramente más caros que los CTS, pero merecen la pena para aplicaciones exigentes.

Alpha: el pilar de las guitarras de gama media y de importación. Funcionan a la perfección, ofrecen un rendimiento bastante uniforme y son bastante más baratas que las CTS o las Bourns. Si tu guitarra procede de una fábrica asiática, es casi seguro que lleva potenciómetros Alpha. Son buenos, pero no duran tanto ni ofrecen el mismo tacto refinado que las opciones de gama alta.

EMG fabrica potenciómetros diseñados específicamente para sus sistemas de pastillas activas. Están concebidos especialmente para el entorno de baja impedancia de la electrónica activa. No los utilices en guitarras pasivas y no utilices potenciómetros estándar en los sistemas EMG sin comprender las implicaciones que esto tiene en cuanto a la impedancia.

Consejos prácticos: cuándo cambiar las macetas

No todas las guitarras necesitan cambiar los potenciómetros, pero estas son las situaciones en las que realmente se nota la diferencia:

Los controles funcionan a trompicones o de forma intermitente. Esta es la causa más evidente: la pista de carbón está desgastada. Un limpiador (DeoxIT) puede servir para ganar tiempo, pero si el problema persiste, la solución definitiva es cambiarla.

Tu guitarra suena más grave de lo que debería. Antes de culpar a las pastillas, comprueba los valores de los potenciómetros. Los potenciómetros que marcan un valor muy por debajo del nominal —o un valor incorrecto para tu tipo de pastilla— son un problema habitual que se soluciona fácilmente.

El control de volumen parece difícil de controlar. La curva de respuesta no es la adecuada. Casi siempre se trata de un potenciómetro lineal donde debería haber uno de respuesta de audio. Un simple cambio transforma la experiencia al tocar.

¿Quieres añadir funciones de conmutación sin modificar la guitarra? Los potenciómetros push-pull te permiten incorporar circuitos de división de bobinas, conmutación de fase o amplificación sin que se aprecien cambios visibles en el instrumento. Es una de las modificaciones más populares que realizamos en Belforti: la guitarra mantiene su aspecto original, pero esconde una gran versatilidad.

Vas a hacer una revisión completa del sistema electrónico. Si ya vas a cambiar las pastillas, tiene sentido cambiar también los potenciómetros, los condensadores y el cableado al mismo tiempo. Un sistema electrónico nuevo y bien ajustado hace que las nuevas pastillas funcionen tal y como fueron diseñadas.

En resumen

Los potenciómetros son uno de esos componentes que se sitúan en la encrucijada entre la electrónica y la sensación: son técnicamente sencillos, pero muy importantes desde el punto de vista de la experiencia. Un valor adecuado, una curva de respuesta correcta y una calidad de fabricación decente pueden hacer que tu guitarra resulte más sensible, más manejable y más tuya. Los incorrectos pueden hacer que un instrumento que, por lo demás, sería estupendo, resulte frustrante de formas difíciles de diagnosticar si no sabes en qué fijarte.

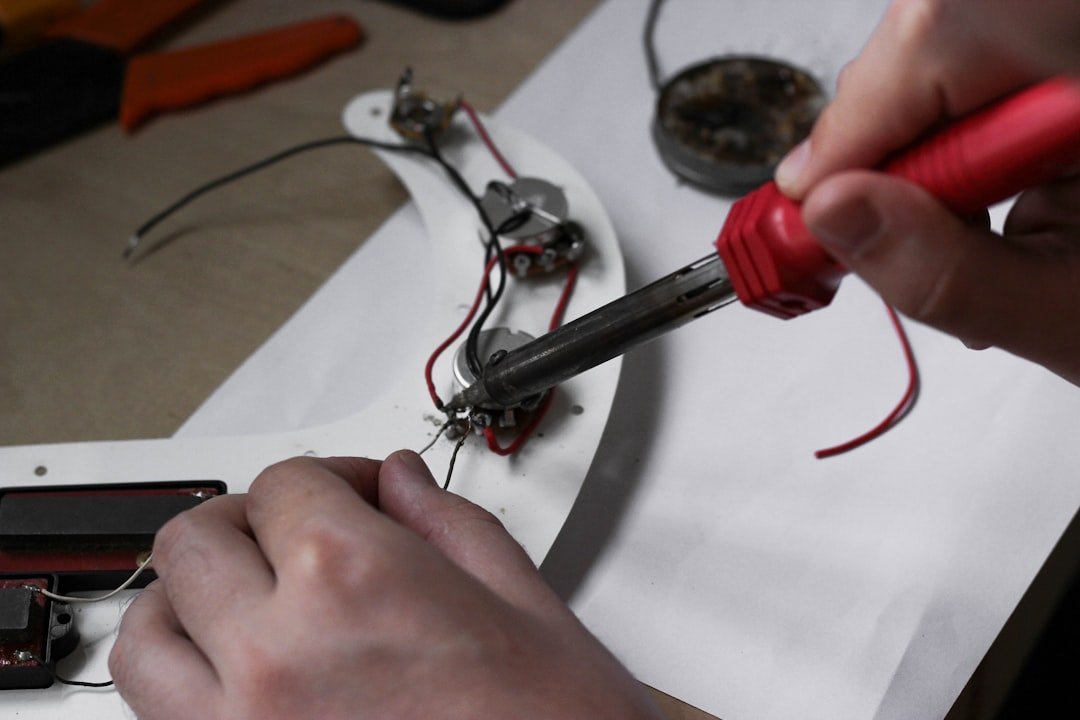

La buena noticia es que los condensadores son baratos, se encuentran fácilmente y son relativamente fáciles de cambiar, sobre todo si sabes manejar un soldador. Y si no es así, es uno de los trabajos más rápidos y económicos que puede hacer un taller de reparaciones.

Si tu guitarra no te acaba de convencer —si los controles parecen no responder, si el sonido es más apagado de lo que esperabas, si el volumen pasa de máximo a cero sin ningún rango útil entre medias—, es muy probable que la solución se esconda detrás del golpeador. Y seguramente te costará menos que un juego de cuerdas.
