À propos des potentiomètres

Les potentiomètres, communément appelés "pots", sont des composants fondamentaux des guitares et basses électriques. Ces résistances variables sont utilisées pour contrôler le volume, la tonalité et parfois des comportements de circuit plus complexes tels que le mélange de micros ou le réglage des fréquences médiums. Cet article offre un guide exhaustif sur les potentiomètres, décomposant leurs types, fonctions, valeurs, courbes de réponse et cas d'utilisation spécifiques dans les instruments de musique.

1. Qu'est-ce qu'un potentiomètre ?

Un potentiomètre est une résistance à trois bornes avec un contact rotatif (curseur) qui forme un diviseur de tension réglable. Dans les instruments de musique, les potentiomètres remplissent généralement trois rôles :

• Contrôle du volume : Atténuation du signal provenant des micros.

• Contrôle de la tonalité : Fonctionnement conjoint avec des condensateurs pour atténuer les hautes fréquences.

• Contrôle de mélange/balance : Dans les basses actives, utilisé pour mélanger deux micros.

2. Types de potentiomètres

a. Potentiomètres rotatifs

Ce sont les types les plus courants que l'on trouve dans les guitares et les basses. Ils tournent sur environ 270°.

b. Potentiomètres Push-Pull / Push-Push

Ces potentiomètres comprennent un interrupteur qui est activé en tirant (ou en poussant) le bouton. Ils permettent des fonctions supplémentaires, comme le split de bobine, l'inversion de phase ou l'activation d'un circuit de boost de médiums.

c. Potentiomètres empilés (concentriques)

Les potentiomètres concentriques sont constitués de deux potentiomètres indépendants empilés verticalement. Courants dans les basses actives, ils permettent deux commandes (par exemple, basses et aigus) dans une seule position de potentiomètre.

d. Potentiomètres à glissière

Rares dans les guitares mais parfois présents dans les effets ou les anciens synthés, ce sont des curseurs linéaires plutôt que des rotatifs.

e. Potentiomètres numériques/encodeurs

Utilisés dans les systèmes numériques ou hybrides modernes, ils ne fonctionnent pas avec une résistance mais encodent le mouvement de rotation en tant que données numériques. Rares en lutherie traditionnelle

3. Valeurs des potentiomètres (résistance)

La valeur de résistance d'un potentiomètre affecte le timbre, en particulier dans les circuits passifs. Voici une analyse des valeurs les plus courantes et de leurs conséquences tonales :

• 25kΩ: Généralement utilisé dans les circuits actifs avec des préamplis intégrés ou des micros actifs. Les micros passifs perdront considérablement en aigus avec des potentiomètres aussi faibles.

• 50kΩ: Également courant dans l'électronique active. Fournit légèrement moins de charge que 25k, ce qui permet une réponse légèrement plus brillante. Rare dans les circuits passifs.

• 100kΩ: Occasionnellement utilisé dans les circuits anciens ou spécialisés. Dans les guitares passives, il assombrit légèrement le timbre par rapport à 250k.

• 150kΩ: Rare, mais observé dans certaines conceptions hybrides où un compromis entre 100k et 250k est nécessaire.

• 250kΩ: Standard pour les micros simple bobinage (par exemple, Fender Strat et Tele). Fournit un timbre plus chaud et plus rond en permettant à davantage de hautes fréquences de s'échapper vers la masse.

• 300kΩ: Parfois trouvé dans les instruments Gibson vintage. Offre un terrain d'entente tonal entre 250k et 500k.

• 500kΩ: Courant pour les humbuckers. Éclaircit le timbre en permettant à moins d'aigus de s'échapper. Utilisé dans la plupart des guitares de style Gibson.

• 550kΩ: Utilisé dans les potentiomètres haut de gamme ou appairés (par exemple, WD/CTS custom). Offre encore moins de charge que 500k et des performances plus constantes en raison d'une tolérance étroite.

• 1MΩ (1,000kΩ): Préserve le maximum d'aigus. Trouvé dans certains Fender Jazzmasters et Jaguars. Peut sembler dur ou cassant dans certaines configurations, mais idéal pour certains micros à haute impédance ou lorsqu'un son très brillant est souhaité.

• 2MΩ et plus: Extrêmement rare dans les guitares. Principalement utilisé dans les circuits expérimentaux ou les applications de buffer piézo haute impédance.

La règle générale : plus la résistance est élevée, moins le signal est dérivé vers la masse, ce qui préserve les aigus.

4. Courbe du potentiomètre : Audio vs Linéaire

a. Courbe Audio (Logarithmique)

• Correspond à la perception auditive humaine.

• Le volume semble augmenter plus naturellement.

• Courant pour les potentiomètres de volume.

b. Courbe Linéaire

• Changement de résistance égal sur toute la course.

• Souvent utilisé pour les contrôles de tonalité, bien qu'on le trouve également dans les potentiomètres de volume de certaines marques.

c. Courbes Personnalisées / Modifiées

• Des marques comme CTS ou Bourns peuvent proposer des courbes propriétaires optimisées pour un contrôle plus fluide, des montées de volume plus rapides ou des fonctions de mélange.

5. Facteurs de Construction et de Qualité

• Matériau de la Piste: Carbone (standard), Cermet (plus durable), Plastique Conducteur (lisse, longue durée de vie).

• Type d'Axe: Axe fendu (moleté, accepte les boutons à pression) ou axe plein (nécessite des boutons à vis de réglage).

• Diamètre de l'axe: Les tailles courantes sont 6 mm (métrique, utilisé dans la plupart des importations) et 1/4" (utilisé dans les instruments fabriqués aux États-Unis).

• Filetage de montage: Pas de filetage impérial vs métrique.

• Tolérance: Les potentiomètres de haute qualité ont des tolérances plus strictes (±5-10 %), garantissant des valeurs constantes.

6. Potentiomètres spéciaux et modifications

• Potentiomètres de tonalité sans charge: Contournent le circuit de tonalité lorsqu'ils sont complètement ouverts, donnant une tonalité légèrement plus brillante.

• Potentiomètres de balance / panoramique: Potentiomètres à double section, à variation inverse, qui permettent un mélange fluide de deux signaux (par exemple, les micros manche et chevalet).

• Potentiomètres à point milieu cranté: Pour les commandes d'égalisation, souvent avec un clic central (par exemple, dans les circuits actifs).

• Push-Push avec commutateurs DPDT: Utile pour plusieurs chemins de circuit ou la commutation de LED.

7. Potentiomètres dans les circuits passifs vs actifs

Circuits passifs

• Câblage plus simple.

• La tonalité est plus sensible à la valeur et à la variation du potentiomètre.

• Les potentiomètres à haute résistance ou sans charge peuvent empêcher la perte d'aigus.

Circuits actifs

• Impédance tamponnée ; les valeurs des potentiomètres sont moins critiques pour la tonalité.

• Utilisent fréquemment des valeurs plus faibles (par exemple, 25 kΩ ou 50 kΩ).

• Fonctions plus polyvalentes (par exemple, médiums variables, balance active).

8. Marques courantes de potentiomètres

• CTS: Standard dans les guitares vintage et boutique.

• Bourns: Reconnu pour son fonctionnement fluide et son faible bruit.

• Alpha: Économique et largement utilisé dans les instruments de milieu de gamme.

• EMG: Potentiomètres spéciaux à faible impédance pour les micros actifs.

• WD/Custom CTS Mods: Variations modifiées ou valeurs de 550k avec des tolérances plus strictes.

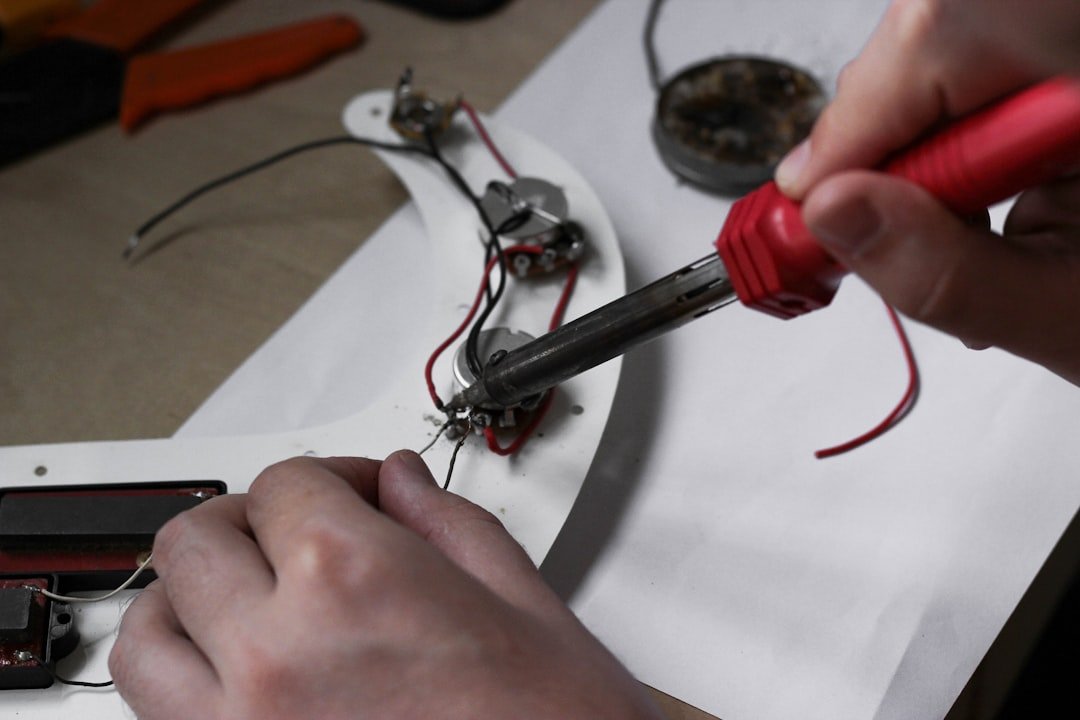

9. Conseils d'installation et meilleures pratiques

• Toujours vérifier la résistance du potentiomètre avec un multimètre.

• Utilisez le blindage et la mise à la terre pour réduire le bruit.

• Pour un son de style vintage, utilisez des condensateurs papier huilé avec des potentiomètres de 250k ou 500k.

• Conicité logarithmique pour le volume, linéaire pour la tonalité (sauf indication contraire).

• Si vous effectuez des divisions de bobine ou des inversions de phase, envisagez des potentiomètres push-pull pour éviter de percer de nouveaux trous.

10. Tendances futures : Potentiomètres intelligents et électronique personnalisée

• Circuits analogiques à commande numérique : De plus en plus utilisés dans la conception de pédales et d’amplificateurs.

• Potentiomètres intelligents : Avec mémoire intégrée pour les préréglages.

• Systèmes modulaires : Modules de commande remplaçables sans soudure.

Conclusion

La compréhension des potentiomètres est essentielle pour tout guitariste, bassiste ou luthier cherchant à affiner la réponse et la polyvalence de son instrument. Qu'il s'agisse de choisir la bonne valeur de résistance pour correspondre aux micros ou d'installer des options de commutation avancées, les potentiomètres offrent une immense quantité de contrôle dans un format simple. Alors que l'électronique continue d'évoluer, le rôle des potentiomètres dans le façonnage du son reste à la fois fondamental et un terrain fertile pour l'innovation.
